Serie KSBT SC - Dispositivo de protección contra sobretensiones

Supresión de sobretensiones DynaShield® KSBT SC

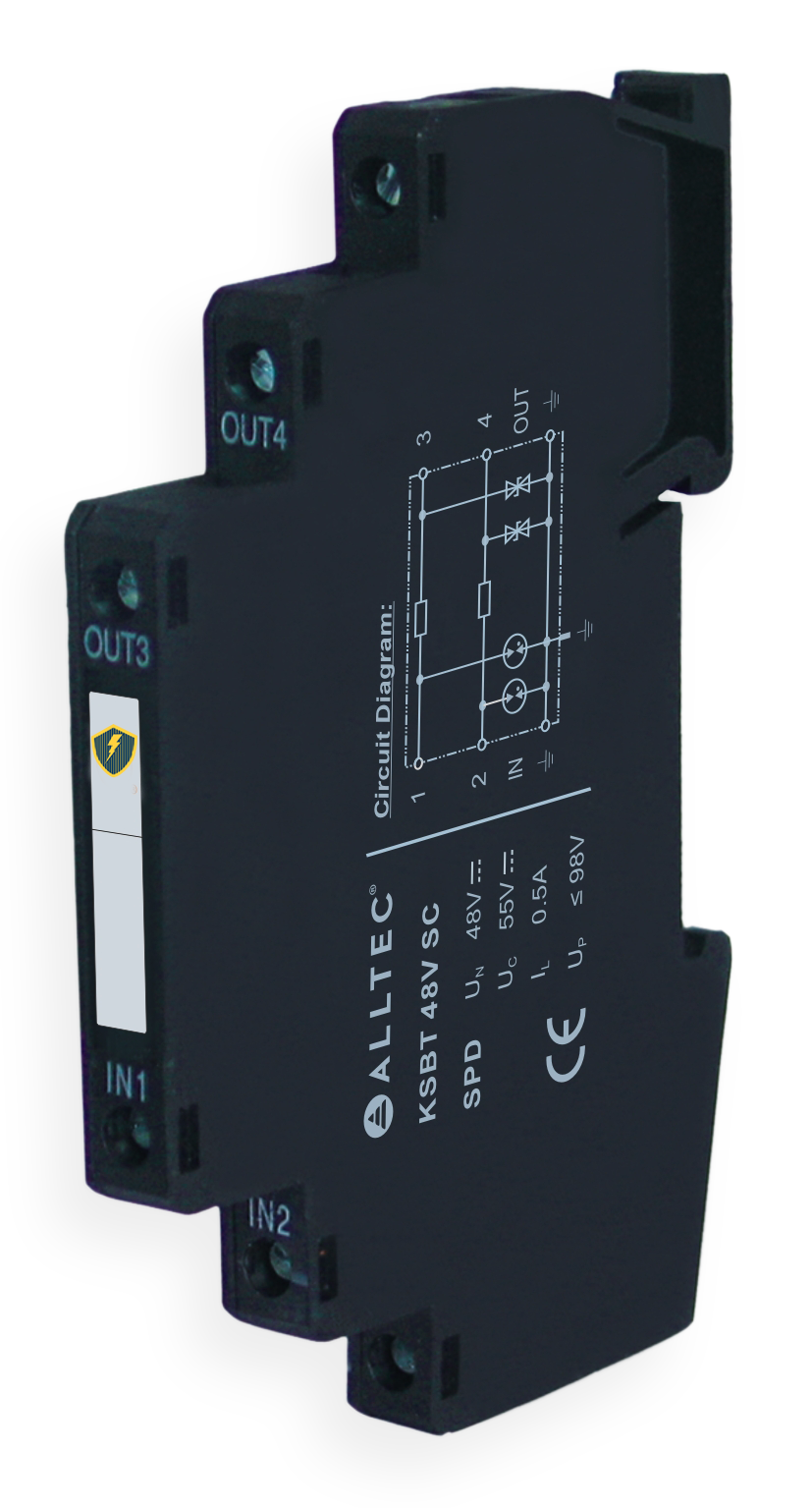

La serie KSBT SC está diseñada para usarse en LPZ 0B-2 o superior para proteger señales analógicas no balanceadas de 2 cables que se usan típicamente en circuitos de medición y control como termopares. Los SPD ofrecen un práctico montaje en riel DIN en un paquete delgado de 6 mm de ancho.

Diseño híbrido de silicio + GDT
Montaje en riel DIN delgado de 6 mm de ancho
Protección de modo común
Excelente nivel de protección de voltaje
Respuesta rapida

Compra ahora

Aplicaciones DynaShield

La pirámide de protección de ALLTEC depende de los productos DynaShield® para respaldar su marco integral de instalaciones. El segundo nivel de protección disminuye la importancia de los transitorios de energía eléctrica aleatorios de alta energía y corta duración a través de dispositivos de protección contra sobretensiones instalados correctamente. Estos sucesos suelen ser causados por fenómenos atmosféricos (como rayos), conmutación de servicios públicos, cargas inductivas y sobretensiones generadas internamente. Puede ver las ubicaciones de instalación típicas en los mapas de la aplicación a la derecha localizando los números 5 y 6.

Especificaciones

Modelo		KSBT 12V SC	KSBT 24V SC	KSBT 48V SC	KSB 110V SC
Probado para		IEC 61643-21: 2000; YD / T 1542-2006; GB 18802.21-2004
Numero de puertos		2
Tecnología		Diodo de silicio híbrido y tubo de descarga de gas
Modos de protección		Modo común; Señal de 2 hilos con tierra
Voltaje nominal U_norte		12 V	24 V	48 V	110 V
Corriente nominal U_L		0,5 A	0,5 A	0,5 A	10,5 A
Voltaje de funcionamiento continuo máximo U_C		14 V (9,5 V ~)	33 V (23 V ~)	55 V (38,5 V ~)	170 V (120 V ~)
Corriente de descarga nominal I_norte (8 x 20 μs) por línea		5 kA
Corriente de descarga nominal total I_norte (8 x 20 μs)		10 kA
Nivel de protección de voltaje en I_norte	(LL)	≤ 55 V	≤ 100 V	≤ 175 V	≤ 500 V
Nivel de protección de voltaje en I_norte	(L-PE)	≤ 40 V	≤ 65 V	≤ 100 V	≤ 270 V
Nivel de protección de voltaje a 1 kV / μs	(LL)	≤ 36 V	≤ 90 V	≤ 160 V	≤ 460 V
Nivel de protección de voltaje a 1 kV / μs	(L-PE)	≤ 19 V	≤ 45 V	≤ 80 V	≤ 230 V
Capacidad	(LL)	1,2 nF	0,5 nF	0,3 nF	0,2 nF
Capacidad	(L-PE)	2,4 nF	1 nF	0,6 nF	0,4 nF
Banda ancha		2,5 MHz	6 MHz	10 MHz	16 MHz
Impedancia en serie		1,8 Ω
Tiempo de respuesta		≤ 5 ns
Categoría de ubicación		Solo en interiores
Método de montaje		Carril DIN fijo de 35 mm, Referencia EN 50022 / DIN46277-3
Dimensiones (Al x An x Pr)		3.6 "x 0.2" x 2.5 " 90 mm x 6 mm x 63 mm
Peso (Max)		0,1 libras (0,05 kg)
Tamaño máximo de cable		#12 AWG Varias hebras de 2,5 mm²
Temperatura de funcionamiento		-40 ° F a + 176 ° F (-40 ° C a + 80 ° C)
Humedad relativa		≤ 95% sin condensación
Altitud		≤ 3000 m
Nivel de protección de la caja		IP 20
Índice de inflamabilidad de la vivienda		Termoplástico, UL 94 V-0
Certificación		CE (LVD, EMC)
